一つの目に見えない粒子が、システム全体を停止させる
金属部品の粒子汚染管理は、故障が発生し、その原因を突き止めるのに高額な費用がかかるまで見過ごされがちである。部品表面に残留する微細な粒子——金属切粉、研削粉塵、加工残留物——は、油圧システム、半導体装置、精密組立部品において、詰まり、摩耗の加速、あるいは短絡といった致命的な影響を引き起こす可能性がある。
本質的な問題は、部品を洗浄したかどうかではない。洗浄後の清浄度が、目視ではなく測定可能なデータに裏付けられた、明確な仕様を実際に満たしているかどうかである。汚染の問題は、部品が組み立てられ、システムがしばらく稼働した後になって初めて表面化することが多く、その時点で根本原因を突き止めるコストは何倍にも膨れ上がっている。
なぜこれらの産業で粒子汚染が特に重要なのか
すべての用途が粒子汚染に対して同じように敏感というわけではないが、特に3つの産業では、これを二次的な問題として扱う余裕はない。ISO 16232によれば、自動車および油圧部品の清浄度仕様は、目視基準ではなく、定量化可能な粒子汚染限度によって定義される傾向が強まっている。油圧システムでは、微細な金属粒子であってもバルブボディやシールの摩耗を加速させ、場合によってはバルブの固着や完全な作動不良を引き起こす。半導体装置においては、粒子汚染が製造歩留まりに直接影響を及ぼす——一つの迷い粒子が、ウェハー全体を不良にする可能性がある。そして、ロボット関節や軸受ハウジングなどの精密組立部品では、残留粒子が摩耗を加速させ異音を発生させ、設計上の耐用年数を大きく下回る前に部品の寿命を縮めてしまう。
これら3つの産業が一般的な製造業と異なる点は、感度の高さだけでなく、結果の重大さにもある。現場で固着した油圧バルブ、歩留まり検査に不合格となったウェハーロット、あるいは数千サイクル稼働後に異音を発し始めたロボット関節——これらの故障は、最初から実データで清浄度を追跡していない限り、明確な根本原因にたどり着くのが難しい。故障が発生してから清浄度基準を後付けするコストは、初日から工程に組み込んでおくコストをはるかに上回る。
金属部品の粒子汚染管理に実際に必要なプロセス
効果的な金属部品の粒子汚染管理は、最終洗浄工程だけに頼ることはできない。加工開始の時点から、洗浄、検証、最終梱包に至るまで、工程全体に組み込まれている必要がある。各段階がそれぞれ汚染の機会をもたらすため、そのうちの一つでも省略すれば、工程全体の信頼性が損なわれる。
重要な4つの管理ポイント
- 加工環境の管理 — 切削油の品質と工具摩耗を管理することで、加工工程自体から発生する余分な微粒子を削減できる。
- 洗浄プロセスの選定 — 超音波洗浄かスプレー洗浄か、適切な洗浄方法は部品の形状と汚染物質の性質によって決まる。
- 清浄度検証 — 粒子カウントと重量分析により、目視による合否判定ではなく、定量化可能なデータを提供する。
- 梱包・輸送時の保護 — 清浄度検証を通過した部品であっても、梱包や輸送の工程が疎かであれば、新たな粒子を拾ってしまう可能性がある。

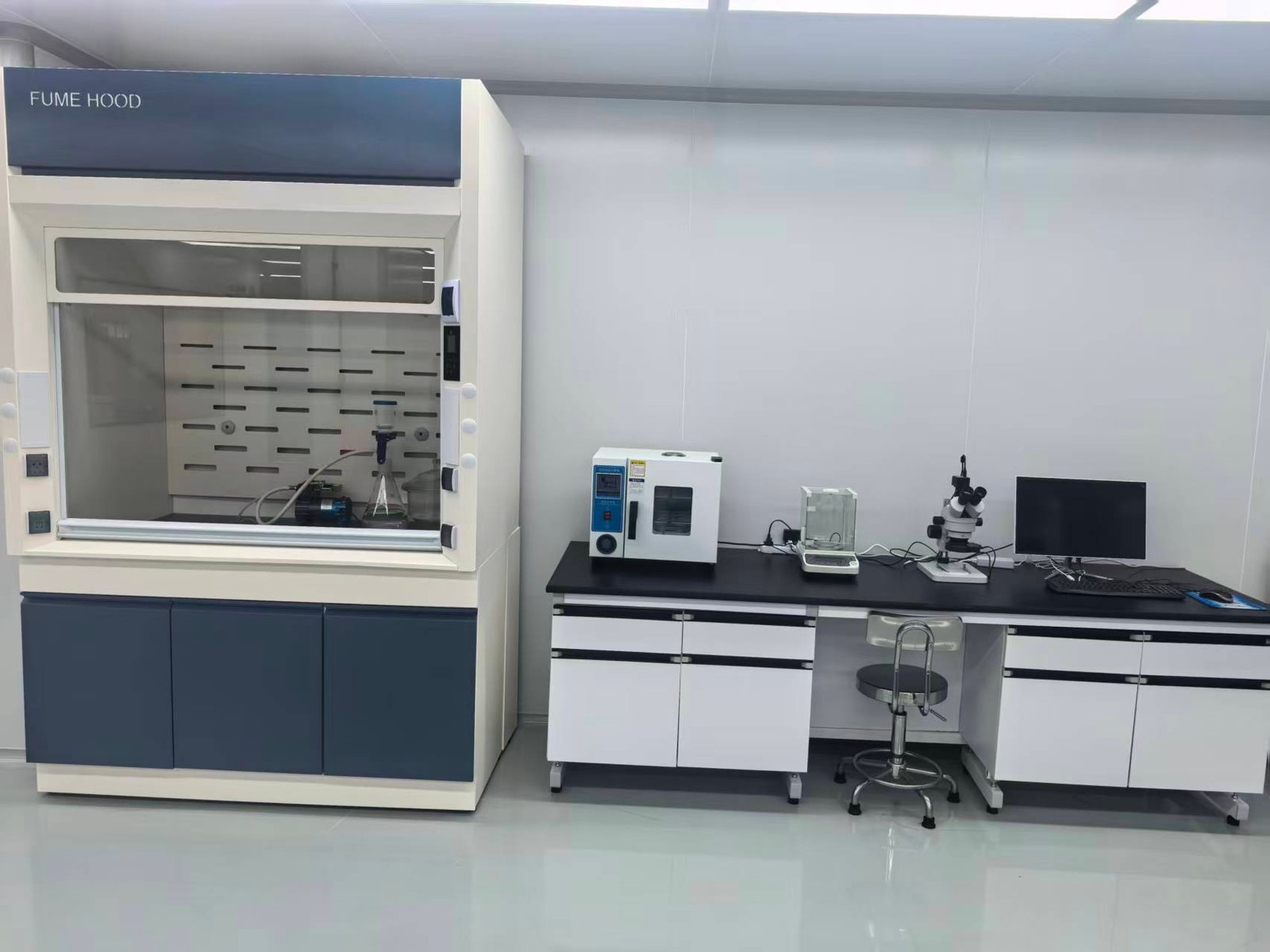

当社の清浄度検査プロセス：重量分析法
清浄度検証を単なる手続き上の主張ではなく、真にデータに基づいたものにするため、当社は金属部品の粒子汚染管理への取り組みとして、標準化された重量分析法を以下の7つの工程で実施している：
- 濾過膜をオーブンに入れ、30分間予備乾燥する。この間に、製品および関連器具の洗浄を行う。膜が乾燥した後、ピンセットを用いて電子天秤に載せ、初期重量を記録し、その後フィルターホルダーに装着する。
- 加圧洗浄システムを用いて製品表面を洗浄し、洗浄液をビーカーに回収する。この工程では製品を継続的に回転させ、全ての部位が均一に洗浄されるようにする。
- 洗浄液でビーカーの内壁をすすぎ、付着した残留物を完全に回収することで、サンプルの損失を防ぎ、その後の分析結果の正確性を確保する。
- 洗浄完了後、ピンセットで濾過膜を取り出し、試験機器に設置する。
- 真空ろ過装置を組み立て、膜が基台に平らに密着していることを確認し、クランプでロートを固定する。真空システムを起動した後、サンプルをゆっくりとロートに注ぎ、液体を膜に通過させて固液分離を完了する。
- ろ過完了後、ロートを取り外し、ピンセットで慎重に膜を取り出してペトリ皿に置き、再びオーブンで乾燥させる。
- 完全に乾燥した後、膜を取り出して再度電子天秤で秤量し、最終重量を記録する。
膜の初期重量と最終重量を比較することで、部品表面に残留する粒子の実際の重量を精密に算出でき、定量化・追跡可能な清浄度データが得られる——これこそが、金属部品の粒子汚染管理が見た目の「きれいさ」による主観的判断ではなく、実際に達成されているかどうかを判定する明確な根拠となる。
目視検査 vs 定量的清浄度検証
| 検証方法 | リスクレベル | 顧客の信頼度 |
|---|---|---|
| 目視検査のみ | 高い（微細な粒子は目視では発見できない） | 低い（裏付けデータなし） |
| 定量的清浄度検証（重量分析法） | 低い（データに基づき追跡可能） | 高い（検証可能な試験レポートを提供） |
生産と検査の一体化こそが、顧客のコストを実質的に削減する鍵
油圧、半導体、精密組立といった用途において粒子汚染がもたらす影響がこれほど重大であるからこそ、生産能力と清浄度検査設備を兼ね備えたメーカーを見つけることは、顧客にとって単なる品質保証ではなく、実質的なコストの問題である。
もしメーカーが生産のみを担当し、清浄度検査能力を持たない場合、顧客は検証のために第三者機関を別途手配せざるを得ず、これには検査費用、往復の輸送時間、そしてレポート待ちによる納期遅延が加わる——これらのコストは、最終的に総調達コストとプロジェクトスケジュールに反映される。
対照的に、メーカーが膜の乾燥から真空ろ過、重量分析に至るまでの清浄度検証プロセス全体を自社で完結できる場合、生産と検査はサプライチェーンにおける一つの工程となる。顧客が受け取るのは部品そのものだけでなく、検証可能な清浄度レポートも含まれ、第三者への再検査を委託する必要もなく、外部レポートを待つための生産遅延も発生しない——これこそが、ワンストップサプライヤーが顧客に実質的なコスト削減をもたらす点である。
当社は自社の清浄度検査設備と標準化された重量分析プロセスを保有しており、油圧、半導体、精密組立部品など粒子汚染に敏感な用途において、生産と同時に定量的な清浄度検証を完了することができる。これは、当社の自社材質検証能力にも反映されている品質へのコミットメントであり、顧客が清浄度確認のためだけに第三者検査の追加費用と時間を負担する必要をなくしている。
明確な清浄度仕様が必要で、かつ生産と検査を同一のサプライヤーで完結させたいとお考えの場合は、ぜひ当社のエンジニアリングチームまでご連絡ください。これこそが、真に実践された金属部品の粒子汚染管理の姿である——単なる主張ではなく、検証可能なプロセスとして。
